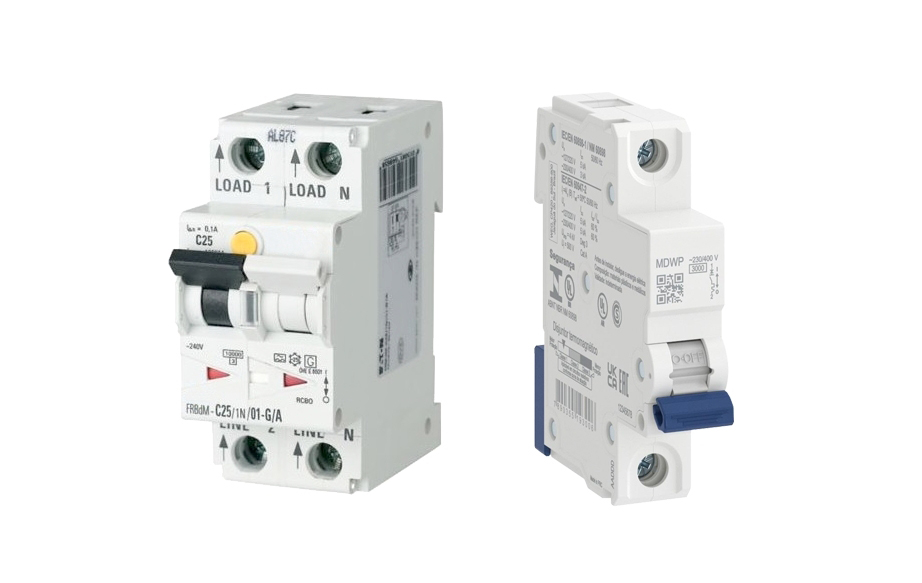

微型斷路器 (Micro Circiut Breaker,簡稱MCB) 是電氣終端配電裝置中最廣泛使用的一種終端保護電器。通常用于125A以下的單相、三相的短路 、過載 、過壓等保護,一般提供單極、雙極、三極、四極等選擇。微型斷路器(MCB)的主要功能是切換電路,即當通過微型斷路器(MCB)的電流超過它所設定的值時,在經過一定的延時時間后自動斷開電路。如果需要的話,它也可以像正常開關一樣通過手動接通和斷開電路。
微型斷路器(MCB)構造與工作原理

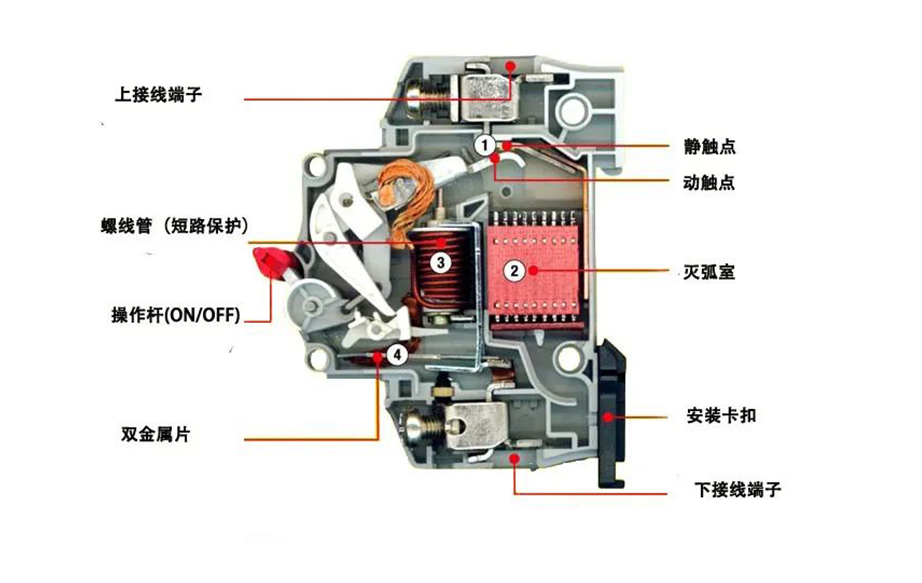

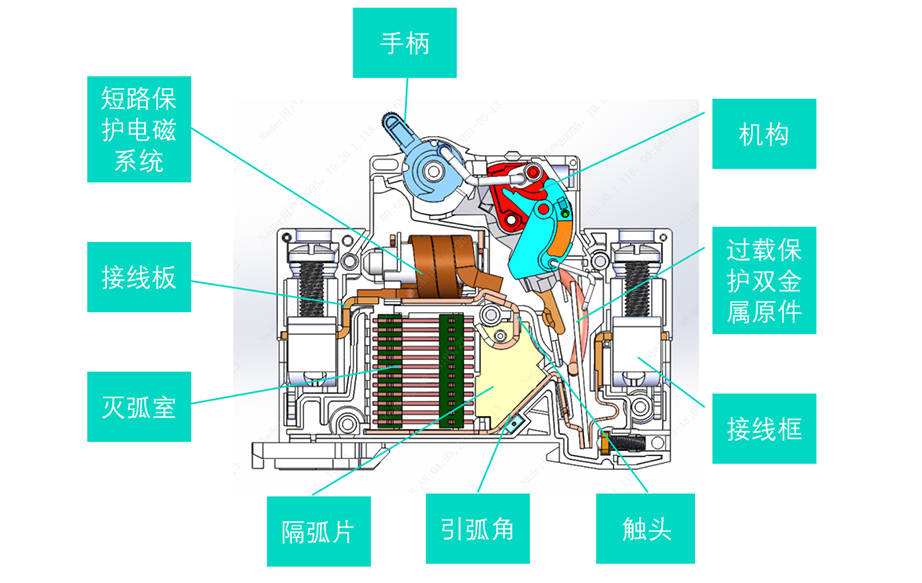

微型斷路器(MCB)采用熱塑性絕緣材料模制外殼,其外殼具有良好的機械,隔熱和絕緣性能。開關系統由固定的靜觸點和移動的動觸點組成,接觸點和輸出線連接在一起,并連接到負載接線端子上。觸點和載流部件由電解銅或銀合金制成,具體選擇取決于斷路器的電壓電流額定值。
當觸點在過載或短路情況下分離時,會形成電弧?,F(xiàn)代微型斷路器(MCB)都采用了中斷或消除電弧的設計,電弧能量吸收與冷卻由滅弧室中金屬隔弧片來實現,這些隔弧片用絕緣支架固定在在適當?shù)奈恢?。另外,利用?dǎo)體回路電動力(現在斷路器多采用限流結構提升產品的分?jǐn)嗄芰Γ┗虼糯?、使電弧迅速移?dòng)和拉長,通過電弧流道進入滅弧室。
微型斷路器(MCB)操作機構由螺線管磁力脫扣裝置和雙金屬片熱脫扣裝置組成。該磁力脫扣裝置實際上是一個磁回路。線路中通過正常電流時,電磁鐵產生的電磁力小于彈簧的拉力形成反作用力,銜鐵不能被電磁鐵吸動,斷路器正常運行。當線路中出現短路故障時,電流超過正常電流的若干倍,電磁鐵產生的電磁力大于彈簧的反作用力,銜鐵被電磁鐵吸動通過傳動機構推動自由脫扣機構釋放主觸頭。主觸頭在分閘彈簧的作用下分開切斷電路起到短路保護作用。
熱脫扣裝置中主要部件為雙金屬片,一般是兩種不同的金屬或金屬合金者壓制而成。金屬或金屬合金有一個特點,就是不同的金屬或金屬合金在受熱的情況下,膨脹后體積變化不一致,于是當其被加熱后,對于兩種不同材質金屬或合金組成的雙金屬片,它就會向膨脹系數低的一面彎曲,利用彎曲度推動脫扣桿旋轉運動,執行脫扣跳閘動作,從而實現過載保護。由于過載保護是通過熱效應實現的,所以又被稱為熱脫扣器。

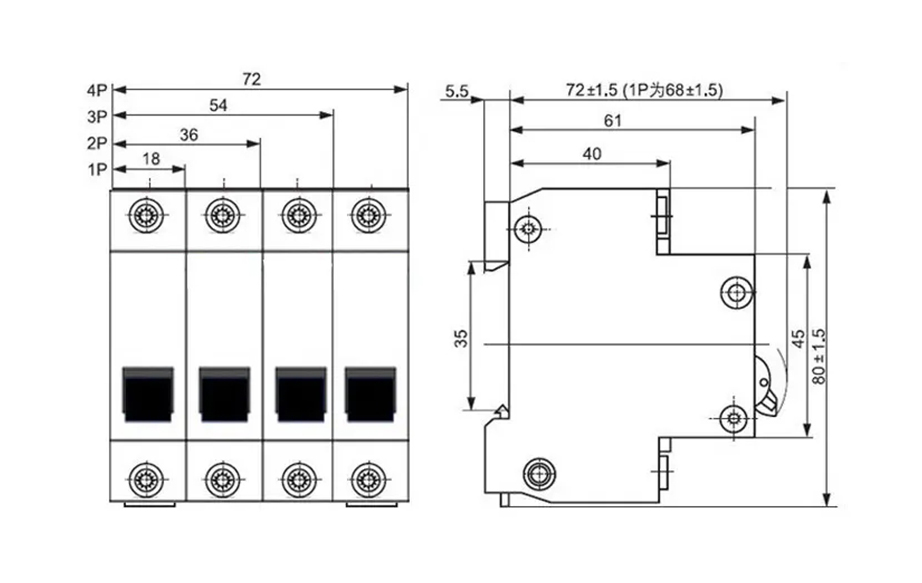

微型斷路器的1、2、3、4極選擇
單極微型斷路器僅用于為電路的一相提供開關和保護。這些斷路器主要設計用于低壓電路。這些斷路器有助于控制家中的特定電線、照明系統或插座。這些也可用于吸塵器、普通照明插座、戶外照明、風扇和吹風機等。
雙極微型斷路器通常用于消費控制單元面板,如主開關。從電能表開始,整個斷路器的電源被分散到房屋的不同部分。雙極微型斷路器用于為相線和中性線提供保護和開關。
三極微型斷路器僅用于為電路的三相而不是中性線提供開關和保護。
四極微型斷路器除為電路的三相提供開關和保護之外,它還具有主要針對中性極(如N極)的保護脫扣器。因此只要整個電路中可能存在高中性電流,就必須使用四極微型斷路器。
微型斷路器的A(Z)、B、C、D、K型曲線選擇
(1)A(Z)型斷路器:2-3倍額定電流,很少使用,一般用于半導體保護(一般情況下都使用保險絲)
(2)B型斷路器:3-5倍額定電流,一般用于純阻性負載和低壓照明回路,常用于住戶的配電箱,保護家用電器和人身安全,目前使用較少。
(3)C型斷路器:5-10倍額定電流,需在0.1秒內脫扣,該特性的斷路器最為常用,常用于保護配電線路以及具有較高接通電流的照明線路。
(4)D型斷路器:10-20倍額定電流,主要在用電器瞬時電流較大的環境,一般家庭也比較少用,適用于高感負載和較大沖擊電流的系統,常用于保護具有很高沖擊電流的設備。
(5)K型斷路器:8-12 倍額定電流,需在 0.1 秒。K型微型斷路器的主要功能是保護和控制變壓器、輔助電路和電機等電路免受短路和過載的影響。適用于具有高浪涌電流的感性負載和電機負載。
